溫式冷卻塔，水和空氣直接接觸，熱、質交換同時進行的冷卻塔。

　　冷卻塔工作原理是通風的空氣從正確的角度吹向滴下來的水，當空氣通過這些水滴的時候，一部分水就蒸發了，由于用于蒸發水滴的熱量降低了水的溫度，剩余的水就被冷卻了。這種方法的冷卻效果依賴于空氣的相對濕度以及壓力。 當水滴和空氣接觸時，一方面由于空氣與不的直接傳熱，另一方面由于水蒸汽表面和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，帶到目前為走蒸發潛熱，將水中的熱量帶走即蒸發傳熱，從而達到降溫之目的。 冷卻塔的工作過程：圓形逆流式冷卻塔的工作過程為例：熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內，通過播水管上的小孔將水均勻地播灑在填料上面;干燥的低晗值的空氣在風機的作用下由底部入風網進入塔內，熱水流經填料表面時形成水膜和空氣進行熱交換，高濕度高晗值的熱風從頂部抽出，冷卻水滴入底盆內，經出水管流入主機。但是，水向空氣中的蒸發不會(huì )無休止地進行下去。當與水接觸的空氣不飽和時，水分子不斷地向空氣中蒸發，但當水氣接觸面上的空氣達到飽和時，水分子就蒸發不出去，而是處于一種動平衡狀態。蒸發出去的水分子數量等于從空氣中返回到水中的水分子的數量，水溫保持不變。

　　干式冷卻塔，水和空氣不直接接觸，只有熱交換的冷卻塔。

　　干式冷卻塔，干式冷卻難的熱水在散熱翅管內流動，靠與管外空氣的溫差，形成接觸傳熱而冷卻。所以干式冷卻塔的特點是：

　?、贈](méi)有水的蒸發損失，也無風吹和排污損失，所以干式冷卻塔適合于缺水地區，如我國的北方地區。因為沒有蒸發，所以也沒有但空氣從冷卻塔出口排出所造成的污染。

　?、谒睦鋮s靠接觸傳熱，冷卻極限為空氣的干球溫度效率低，冷卻水溫高。

　?、坌枰罅康慕饘俟?鋁管或鋼管)，因此造價為同容量濕式塔的4～6倍。因干式冷卻塔有后兩點不利因素，所以在有條件的地區，應盡量采用濕塔。干塔可以用自然通風，也可以用機械通風。以火電廠常用的干式冷卻塔為例，分為間接冷卻和直接冷卻兩類。間接冷卻是指用冷卻塔中冷卻后的水，送往凝汽器中冷卻由汽輪機井出的乏汽。直接冷卻是指不用凝汽器，將汽輪機排出的乏汽，用管道引人冷卻塔直接冷卻，變?yōu)槟Y水，用水泵送回鍋爐重復使用。

　　干一濕式冷卻塔，由干式、濕式兩部分組成的冷卻塔。

　　這種塔為濕式塔和干式塔的結合，如下圖所示，干部 在上、濕部在下。也有的塔四面進風，相對兩邊為濕部;另外兩邊為干部。采用這種塔的目的，部分是為了省水，但大多數是為了消除從塔出口排出的飽和空氣的凝結，因而造成塔周?chē)奈廴?。下圖所示，從塔下部濕段排出的濕空氣，在同塔周?chē)睦淇諝饨佑|后，即變成過飽和的空氣而凝結，形成霧，造成污染。如果像圖中那樣，塔上部用干段，則由塔下部濕段排出的飽和濕空氣，流經干段時，會(huì )被加熱而變成不飽和的空氣，因而出塔后不會(huì )凝結。

　　自然通風冷卻塔，靠塔內外的空氣密度差或自然風力形成的空氣對流作用進行通風的冷卻塔。

　　以圓形逆流式冷卻塔的工作過程為例：熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內，通過播水管上的小孔將水均勻地播灑在填料上面;干燥的低焓值的空氣在風機的作用下由底部入風網進入塔內，熱水流經填料表面時形成水膜和空氣進行熱交換，高濕度高焓值的熱風從頂部抽出，冷卻水滴入底盆內，經出水管流入主機。一般情況下，進入塔內的空氣、是干燥低濕球溫度的空氣，水和空氣之間明顯存在著水分子的濃度差和動能壓力差，當風機運行時，在塔內靜壓的作用下，水分子不斷地向空氣中蒸發，成為水蒸氣分子，剩余的水分子的平均動能便會(huì )降低，從而使循環水的溫度下降。從以上分析可以看出，蒸發降溫與空氣的溫度(通常說的干球溫度)低于或高于水溫無關，只要水分子能不斷地向空氣中蒸發，水溫就會(huì )降低。但是，水向空氣中的蒸發不會(huì )無休止地進行下去。當與水接觸的空氣不飽和時，水分子不斷地向空氣中蒸發，但當水氣接觸面上的空氣達到飽和時，水分子就蒸發不出去，而是處于一種動平衡狀態。蒸發出去的水分子數量等于從空氣中返回到水中的水分子的數量，水溫保持不變。由此可以看出，與水接觸的空氣越干燥，蒸發就越容易進行，水溫就容易降低。

　　機械通風橫流濕式冷卻塔的主要原理和自然通風橫流式冷卻塔一樣，只是用風機來通風，因此風速可以高一些，一般填料斷面風速取v=2.2～3.0m/s。配水用盤式，為了水深比較均勻，配水盤可以分幾格，盤底打孔，裝噴嘴將熱水灑向填料，然后流人底部水池。淋水密度大者可達20—50t/(m·h)。填料傾斜安裝。運行時水不灑到填料外。對點滴式填料，傾角用 9～11，薄膜式填料傾角用5～6。填料高度和深度比值取2～2.5。進風口安裝百葉窗、葉片面與水平夾角取45～60。

　　風筒式冷卻塔，具有雙曲線、圓柱形，多棱形等幾何線型的一定高度的風筒的冷卻塔。風筒位于冷卻塔的上面，里面是風葉。

　　開放式冷卻塔，沒有風筒，冷卻塔的通風靠自然風力，在淋水填料周?chē)O置百布頁窗的冷卻塔。

　　抽風式機械通風冷卻塔，風機設置在冷卻塔進風口處的冷卻塔。

　　鼓風式機械通風冷卻塔，風機設置在冷卻塔進風口處的冷卻塔。

　　橫流式冷卻塔，水流從塔上部垂直落下，空氣水平流動通過淋水填料，氣流與水流正交的冷卻塔。

　　1) 按冷卻水的水質分為：開式塔和閉式塔

　　2)按噪聲等級分為：普通型(P)、低噪聲型(D)、超低噪聲型(C)、工業型(G)

　　優點：

　　1、水在塔內填料中，水自上而下，空氣自塔外水平流向塔內兩者流向呈垂直正交一種冷卻塔。常用在噪聲要求嚴格的居民區內，是空調界使用較多的冷卻循環塔。

　　2、可隨建筑形狀隨意構筑基礎多臺放置，根據所需的水溫分別啟動單臺或多臺冷卻塔。

　　3、應注意的是：框架要多40%熱交換時要有較多的填料體積，填料易老化、配水孔易堵塞、防結冰不好、濕氣回流大。

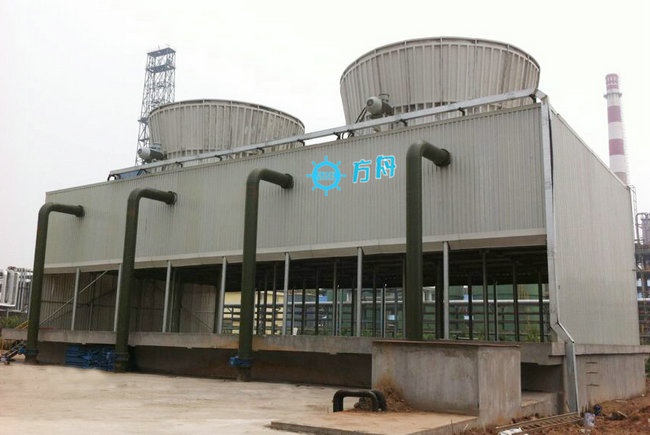

　　逆流式冷卻塔，水流在塔內垂直落下,氣流方向與水流方向相反的冷卻塔。逆流式冷卻塔是水在塔內填料中，塔內的水從上到下，塔內的空氣從下到上進行反流，這既是逆流式冷卻塔。

　　逆流式冷卻塔的優點：

　　1、整套涉筆設計簡單，配水系統通暢，整個配水過程不需要特別要求，并且不易堵塞。采用了淋水填料，防老化和濕氣回流。在溫度比較低的地方，容易采取抗凍措施。并且可以設計多臺冷卻塔同時使用。

　　2、整套設備設計比較簡單，操作比較簡單。整套設備生產成本可以控制，通常會(huì )在一些大型的冷卻循環水中使用
