無填料噴霧冷卻塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸。無填料噴霧式冷卻塔是一種新型的冷卻塔，相較于傳統型冷卻塔取消了填料，采用低壓離心霧化裝置將水噴射成微小霧滴，增大了傳熱面積，改善了冷卻效果，降低了運行及維護成本。

　　無填料噴霧冷卻塔原理

從熱力學角度，無填料噴霧冷卻塔和傳統填料冷卻塔都屬于濕式冷卻塔，主要通過水與空氣直接接觸時的熱濕交換進行熱量傳遞。熱濕交換的結果是熱量由水傳給空氣，水溫下降，空氣溫度和含濕量增加。

　實現降溫冷卻的三大要素: 冷空氣和水的比值(氣水比);冷空氣和水接觸的表面積;冷空氣和水接觸的時間。 正是根據以上三個要素設計的。系統阻力由填料塔的140Pa降至75Pa，冷卻軸流風機風量增大20%，氣水之比較填料塔增大20% ;通過低壓霧化裝臵在0.03MPa下將水噴射成0.5-1mm的霧滴，氣水接觸比表面積較水分布在PVC填料上大10%;本設備采用順向噴霧，冷卻有順流和逆流兩個過程，冷卻時間較填料更長。

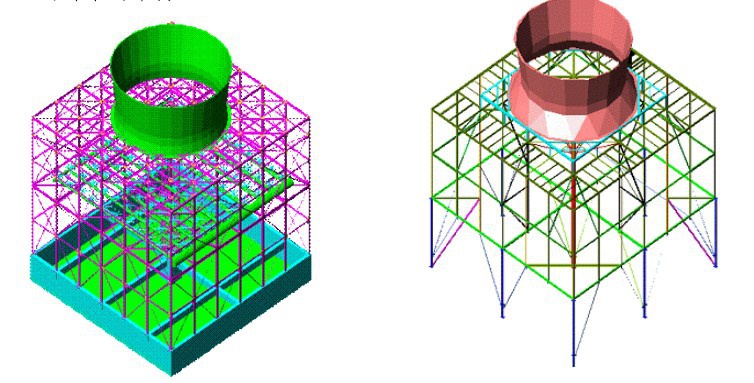

　　無填料噴霧冷卻塔結構

　1、無填料噴霧冷卻塔采用低壓離心霧化裝置作為冷卻元件取代了傳統的填料塔的填料和布水裝置，使整塔幾乎成為一個空塔，結構大大簡化。

2、無填料噴霧冷卻塔在取消填料和布水裝置后，將霧化裝置安裝在進風道上方，水的噴射方向與軸流風機抽吸的冷風同向，同時水有上升和下降兩個過程，冷卻也有順流冷卻和逆流冷卻兩個過程。

3、無填料噴霧冷卻塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸。

4、無填料噴霧式塔因填料取消，使塔體載荷大大減小，勿需更多支承梁板，土建結構簡化，節約土建投資。

　　無填料噴霧冷卻塔優點

　　1、飄水率?。簢婌F裝置均勻分布在塔內，出風口面積大于傳統機力塔出風口一倍左右，因此出風速度小。同時塔頂安裝有性能優良的收水裝置， 大限度地減少了飄水量，免去了大量的補水。

　　2、降溫效果好：塔內熱水在霧狀條件下與進風交換熱量，由于塔內風阻很小，加上合理的風筒與風葉設計，塔內風場合理、蒸汽分壓低、壁流少等原因，使本塔的降溫效果良好。

　　3、溫降穩定：由于本塔采用噴射原理進行冷卻，不存在填料堵塞和風機損壞的情況。

　　4、對水質無特殊要求，適用性強：由于采用本公司 技術設計，霧化噴嘴直徑為Φ10以上，不易堵塞，噴嘴水流速度大，難以結垢，對于水質無特殊要求。又無填料存在，不易結垢，減少堵塞的可能。

　　5、靜音設計、噪音低：無電機、減速機等轉動機械設備，消除了電動風機的擾人噪聲，因而特別適用于賓館、飯店、醫院、學校及鄰近居民區的企事業單位。

　　6、操作簡單：只要循環水系統水泵工作，本產品就處于工作狀態。

　　7、易維護：因本產品無電動風機;結構簡單使維護方便，運行成本低,不會(huì )發生因風機故障造成的停機停產事故。

　　8、用途廣泛、組合靈活：本產品有多種組合單元，可根據場地靈活組合。本項技術還可適用于冷卻池的建造，鋼混結構冷卻塔的改造。

　　9、塔體溫重輕：減輕了對基礎的設計要求和安裝費用。

　　10、塔的冷卻水量可以調節：對于給定型號的冷卻塔，具有工作水壓改變(即流量改變)進出水溫差大體不變的特性。

　　11、無堵塞、無維修、運行穩定可靠。消除了填料塔因循環水中的雜質堵塞填料和填料老化、變形、脆裂、布水噴頭堵塞及沖落、填料脆片堵塞管道、泵和換熱器等一系列影響塔和工藝系統設備性能的現象。徹消除了頻繁清洗、更換填料和布水噴頭的麻煩。

　　無填料冷卻塔的適用范圍

　　工業生產或制冷工藝過程中產生的廢熱，一般要用冷卻水來導走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。例如：火電廠內，鍋爐將水加熱成高溫高壓蒸汽，推動汽輪機做功使發電機發電，經汽輪機作功后的廢汽排入冷凝器，與冷卻水進行熱交換凝結成水，再用水泵打回鍋爐循環使用。這一過程中蒸汽的廢熱傳給了冷卻水，使水溫度升高，挾帶廢熱的冷卻水，在冷卻塔中將熱量傳遞給空氣，從風筒處排入大氣環境中。冷卻塔應用范圍：主要應用于空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域，應用 多的為空調冷卻、冷凍、塑膠化工行業。
